Apollo BK Трехпатронный станок для лазерной резки труб 6000W-20000W

По сравнению с станком для лазерной резки листового волокна, выбор станка для лазерной резки труб (труб) требует более подробного технического рассмотрения. Это связано с тем, что резка труб представляет собой динамический процесс 3D-резки, включающий вращение, зажим, гравитацию и вибрацию, в то время как резка листов в основном представляет собой линейное движение 2D.

Для лазерной резки листового металла после подтверждения размера листа и максимальной толщины материала относительно легко выбрать подходящую машину. Однако для станка для лазерной резки труб необходимо оценить несколько дополнительных параметров, чтобы обеспечить стабильную производительность резки, точность и возможность автоматизации.

Ниже ключевые пункты полно для того чтобы понять и правильно выбрать автомат для резки трубы лазера волокна:

3 цыплят бортовой полу-автоматический автомат для резки трубы стороны загрузки мовинг

1. Диаметр трубы (внешний диаметр-OD)

Первым и наиболее важным фактором является диаметр трубы.

Для круглых труб, выбор основан сразу на наружном диаметре (OD).

Для квадратных или прямоугольных труб должен быть рассчитан эквивалентный круглый диаметр.

Пример:
Квадратная труба 100 × 100 мм
Эквивалентный круглый внешний диаметр:
100 × 1414 ≈ 141 мм

В этом случае для обеспечения безопасного зажима следует выбирать патрон диаметром 160 мм.

Правильный выбор размера патрона необходим для стабильности и точности резки на любом станке для лазерной резки труб.

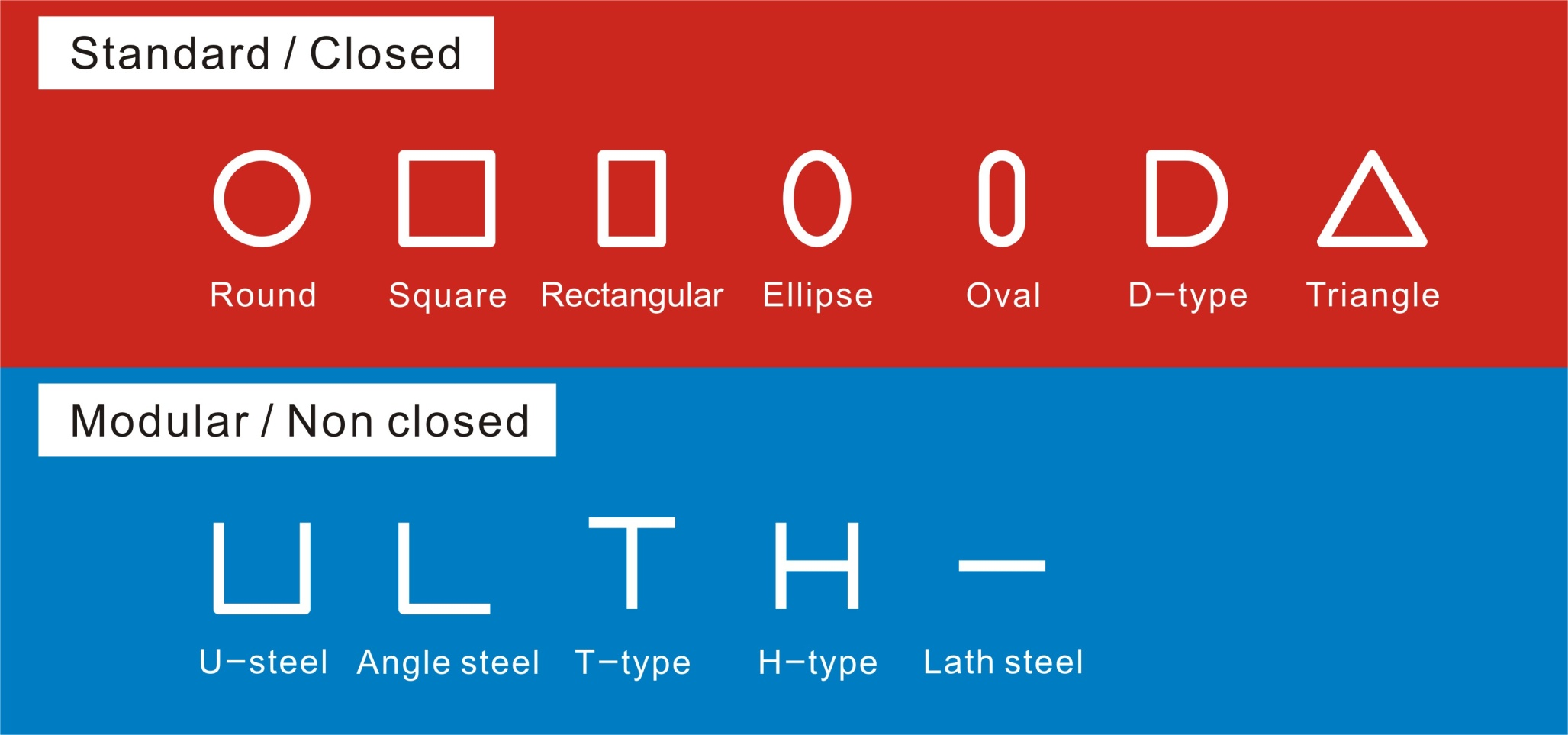

2. Форма трубы

Общие формы труб включают:

Круглые

Площадь

Прямоугольный

Эти формы, как правило, подходят для автоматических систем загрузки.

Специальные профили такие как:

C-канал

H-луч

L-профиль/угловая сталь

Обычно требуют полуавтоматической загрузки из-за их асимметричной конструкции и сложности зажима.

3. Длина трубы

Наиболее распространенными длинами труб являются:

6 метров (стандарт)

12 метров (расширенный)

Длина трубы напрямую влияет на конфигурацию машины, конструкцию системы загрузки и количество патронов.

4. Толщина трубы

Толщина трубы напрямую влияет на выбор мощности источника лазера.

В отличие от резки листов, резка труб имеет особую проблему:

Толщина угла больше, чем толщина стороны, особенно для квадратных и прямоугольных труб

В результате скорость резки на углах ниже, а недостаточная мощность лазера может привести к плохому качеству резки.

Поэтому станки для лазерной резки труб часто требуют более высокой мощности по сравнению с станками для резки листов той же номинальной толщины.

5. Тип материала

Тип материала является еще одним ключевым фактором, влияющим на мощность лазера и производительность резки.

Общие материалы:

Углеродистая сталь (CS)

Нержавеющая сталь (SS)

Специальные материалы:

Медь

Латунь

Алюминиевые сплавы

Высокоотражающие материалы, такие как медь и латунь, должны быть четко указаны заранее, поскольку они требуют более высокой мощности лазера и специализированных параметров резки.

6. Одиночный вес трубы

Грузоподъемность системы патрона ограничена.

Как правило, станок для резки труб с двумя патронами поддерживает до 300 кг

Если вес одной трубы превышает этот предел, необходимо переоценить структуру и конфигурацию машины, например:

Патроны для тяжелых условий эксплуатации

Дополнительные поддержки

Индивидуальный дизайн машины

7. Длина задних отходов (материал хвоста)

В регионах с высокими затратами на сырье заказчикам часто требуются минимальные отходы хвоста.

Для труб большого диаметра или для тяжелых условий эксплуатации задний контроль за отходами становится особенно важным. Предварительные автоматы для резки лазера трубы могут значительно уменьшить материал остатка, улучшая общее материальное использование.

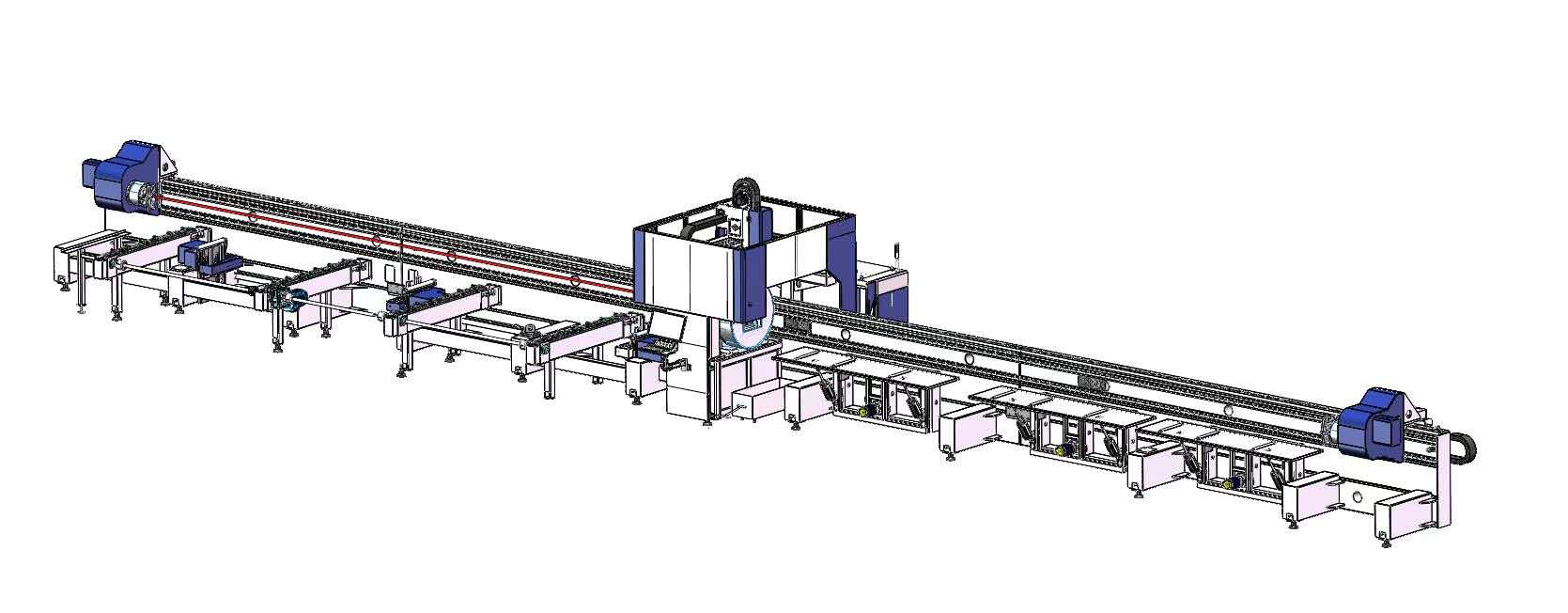

8. Длина готовой детали и количество патронов.

Требуемая длина готовой детали напрямую определяет, сколько патронов необходимо.

Для труб длиной 6 м максимальная длина неподдерживаемой готовой детали с двойными патронами обычно составляет до 3 м.

Если длина готовой детали превышает 3 м, настоятельно рекомендуется использовать станок для лазерной резки труб с тремя патронами.

Конструкция с 3-мя патронами обеспечивает лучшую поддержку, снижает вибрацию и обеспечивает более высокую точность резки длинных деталей.

9. Функция конического резания

Для клиентов с требованиями к заварке, функция вырезывания наклона часто необходима.

Коническая резка:

Улучшает качество сварки

Уменьшает вторичную обработку

Обычно используется в конструкционной стали, рамах и тяжелых отраслях промышленности.

Современные автоматы для резки трубы лазера волокна могут поддержать автоматическую резку конического для более высокой эффективности продукции.

10) Прецизионные патроны

Цельная, полностью закрытая трансмиссия с винтовой передачей

Отличная пыленепроницаемость и длительный срок службы.

Удобное устройство регулировки концентричности

Автоматический режим резки материала с коротким хвостом для более безопасной работы

Алюминиевый корпус с окислительной обработкой для снижения инерции и лучшего сопротивления грязи

Сильное и надежное зажимное усилие для тяжелых и длинных труб

Поддерживает более высокую скорость вращения для повышения производительности

Устраняет риск утечки воздуха и плохого зажима

Для получения дополнительной информации,Преимущества и недостатки 3 автоматов для резки лазера волокна трубки цыплятМожет быть полезно понять больше

Интеллектуальная операционная система ЧПУ

Он упрощает сложную работу станков с ЧПУ и объединяет модули CAD, Nest и CAM в одном. От рисования, вложенности до резки заготовки-все это можно завершить несколькими щелчками мыши на большом экране IPAD. Реализуйте умный диагноз, мульти-продевая нитку деятельность, трехуровневое прокалывание, управление лазерной энергии, приспособительное край-находить, автоматические угловое ускорение и замедление, вырезывание полета, переключая ворктаблес, механическую компенсацию точности етк.

Пневматические зажимные патроны

Конструкция пневматического зажима с обеих сторон. Двойные патроны помогают снизить вибрацию трубки до минимума, гарантируя высокую точность даже в сложных конфигурациях труб при высокой скорости резания.

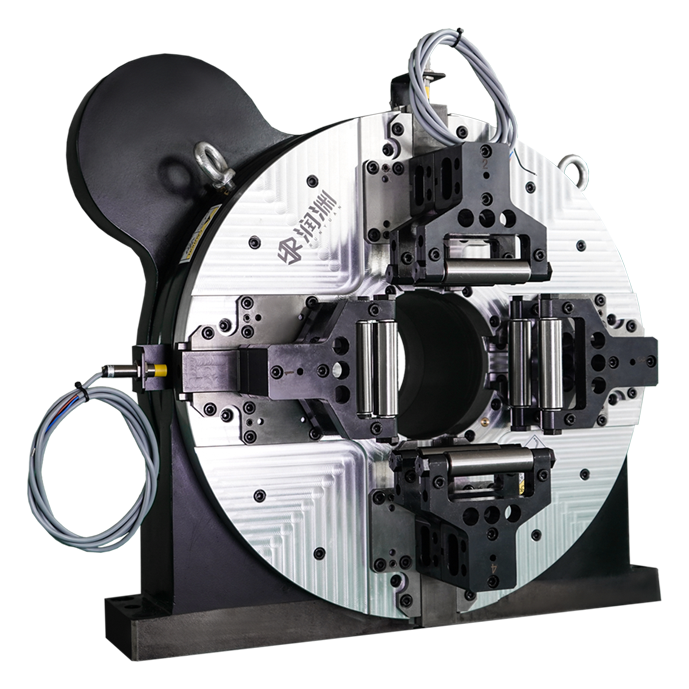

В настоящее время из Китая бренды «Runyuan» и «Dairuike» являются хорошими брендами для прецизионных патронов, особенно для тяжелых и высокоскоростных бегов и т. Д.

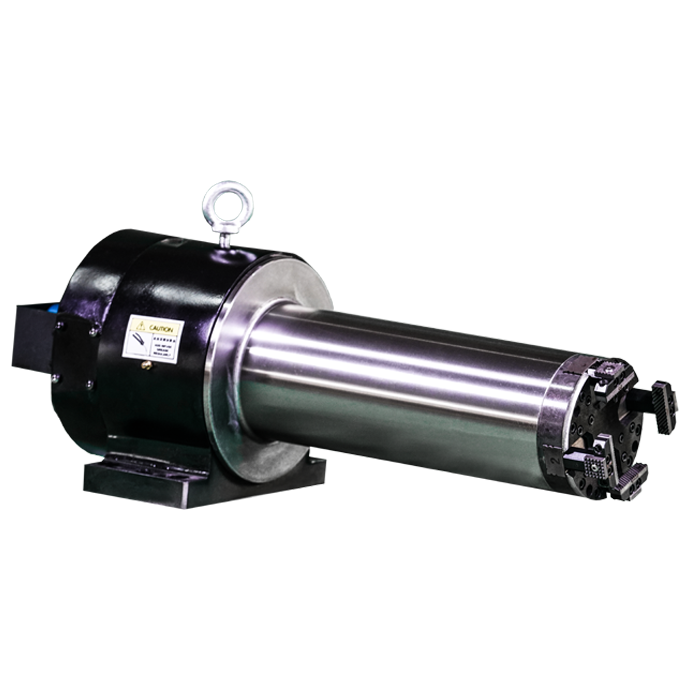

Передний патрон

В заключение, выбирая высококачественный автомат для резки лазера трубы (трубки) требует всесторонней оценки множественных факторов, включая надежную систему управления КНК, наградные компоненты ядра, и обширный опыт применения в технологии вырезывания трубки
