ЧПУ ШВЕЙЦАРСКИЙ LATHE-6 оси токарный станок

Name: ЧПУ ШВЕЙЦАРСКИЙ LATHE-6 оси токарный станок
Brand: WUHAN REMCOR TECHNOLOGY CO., LTD.
Price: 100 USD

Токарный станок швейцарского типа с ЧПУ этой серии является недавно разработанной системой, а также нашим самым популярным типом станка, который является улучшенной версией по сравнению с традиционным токарным станком серии SA 3. Он сочетает в себе скользящие инструменты и револьверную головку, которая состоит из нескольких держателей инструмента, основных шпинделей, вспомогательных шпинделей и вращающихся осей инструмента, полностью интегрированных в конструкцию. Один станок может быстро выполнять токарные, фрезерные, сверлильные, нарезные и боковые фрезерные операции. Ваш первый выбор для обработки небольших и сложных деталей

Контакт Нас 



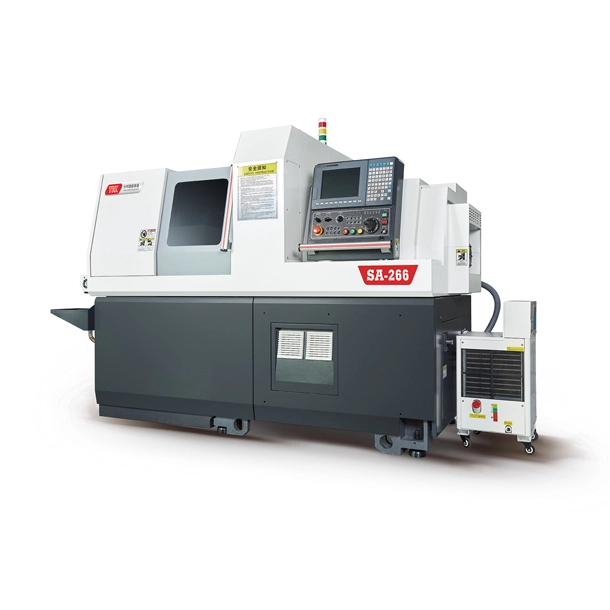

SA-206/266 Особенности 6-осевого токарного станка

1. Структура машины и главный модуль шпинделя применяются с чугуном Meehanite с дизайном ребра высокой ригидности. Вся конструкция отлита за один раз и обработана для устранения стресса. Чтобы обеспечить точность при длительном использовании

2. Высокая точность, высокая эффективность, меньше хвостовой обработки

Допуск обработки составляет ± 0003 мм. А с помощью одного станка можно быстро выполнять токарные, фрезерные, сверлильные, нарезные и боковые фрезерные операции. Мы специально конструировали структуру втулки проводника которая может уменьшить материал хвоста и также уменьшить отклонения во время подвергать тонкую и длинную часть механической обработке.

3. сложные детали могут быть обработаны за один раз

Поддержки с максимальными 6 осями прессформ разницы которая делает ее возможной для одноразового завершения множественных процессов как поворачивать, филировать, сверлить, и выстукивая етк.

3. Широкий диапазон материальной обработки

Хорошо обрабатывать различные материалы, включая нержавеющую сталь, алюминиевый сплав, медь, титановый сплав, подходящие для сценариев применения в различных областях.

Типичное видео обработки нашего швейцарского токарного станка

SA-206/266 Детали параметров 6-осевого токарного станка

Максимальная скорость Sub шпинделя

Пункт				СА266	СА206
Максимальный диаметр обработки				Φ 26 мм	Φ 20 мм
Максимальный ход передней бабки	Стандартная направляющая втулка			255 мм	255 мм
	Втулка Не-проводника			2,5D	2,5D
Токарный инструмент	Количество инструментов			6 шт.	6 шт.
	Технические характеристики инструмента			□ 12 мм	□ 12 мм
Лицевой держатель	Количество инструментов		Фронтальная работа	5 шт.
			Задняя часть работы	2 шт (макс. 5 шт)
	Макс. сверление		Фиксированные инструменты	Φ 10 мм
	Макс. нарезание резьбы		Крепежные инструменты	M8 * P1, 25
Перекрестный инструментальный блок	Количество инструментов			5 шт.
	Технические характеристики инструмента			5 ER16
	Максимальное бурение			Φ 8 мм (ER16)
	Максимальное нарезание резьбы			M6 * P1.0
	Максимальное фрезерование			Φ 10 мм
	Максимальный фрезерный прорезать			Ширина 1,5, глубина 4 мм
	Скорость шпинделя		ER16	6 000 мин-1
	Мощность привода			1 кВт
Быстрая скорость движения			Z1	32 м/мин
			X1	32 м/мин
			Y1	32 м/мин
Главный шпиндель Макс. скорость				10 000 мин-1
Угол индексации главного шпинделя				Управление C-оси (0001 °)
Мощность главного шпинделя				2,2/3,7 кВт
Главный шпиндель Через диаметр отверстия				Φ 27 мм	Φ 22 мм
Емкость охлаждающей жидкости				170л
Охлаждая сила мотора				0,4 кВт
Габаритные размеры (длина * ширина * высота)				230013001720 мм
Вес машины				2600 кг
■ Технические характеристики конфигурации второго шпинделя (SUB)
Максимальный диаметр обработки				Φ 26 мм	Φ 20 мм
Максимальная длина разрядной части				80 мм
Максимальная длина зажимного выступа				50 мм
Обработка задней стороны		Количество инструментов	ER16	8 шт.
		Максимальное бурение	Крепежные инструменты	Φ 8 мм
			Инструменты вращения	Φ 6 мм
		Максимальное нарезание резьбы	Крепежные инструменты	M8 * P1, 25
			Инструменты вращения	M6 * P1.0
Быстрая скорость движения			Z2	32 м/мин
			Х2	24 м/мин
			Y2	24 м/мин
8 000 мин-1
Под степень шпинделя				Управление C-оси (0001 °)
Sub мощность шпинделя				1,5/2,2 кВт
