Комплексное понимание лазерного станка для резки с катушечной подачей материала

Почему вам нужен автомат для резки лазера Федед катушки?

АСтанок для лазерной резки с катушкойЯвляется идеальным решением для производителей, стремящихся к более высокой эффективности, непрерывному производству и снижению стоимости материалов при современной обработке листового металла.
Сравненный с традиционной резкой листа, автомат для резки лазера металлического листа катушки включает автоматический питаться от катушек металла, уменьшая ручную обработку, уменьшая материальные отходы, и значительно улучшая урожайность.

Полный рабочий процесс станка для лазерной резки рулонных листов включает в себя:

1. Грузовая тележка

2. De-койлер

3. Блок выравнивания

4. Блок лазерной резки волокна

5. Транспортная таблица

6. Ручная разгрузка

Этот полностью интегрированный рабочий процесс делает станок для лазерной резки с катушкой ключевым решением для высокообъемных, гибких и автоматизированных линий резки листового металла.

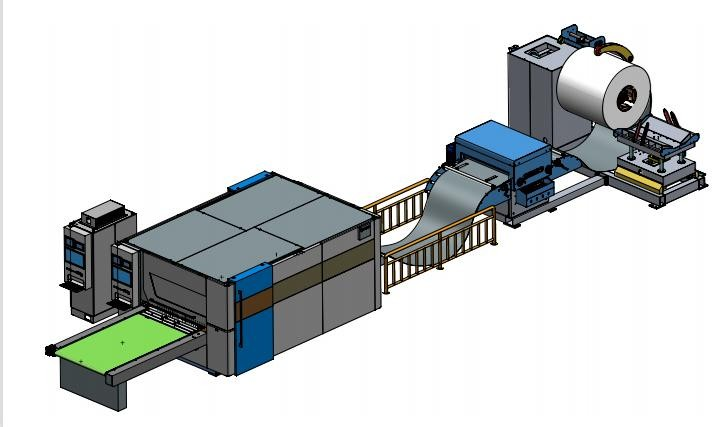

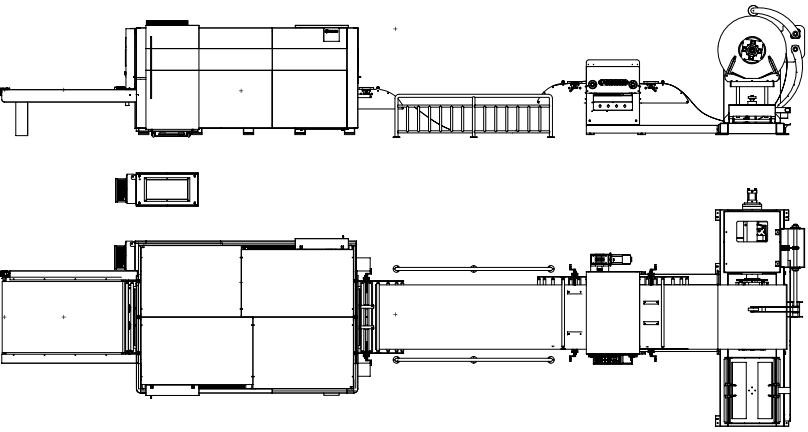

Полный процесс и основные компонентыЛиния лазерной резки катушки Fed

1. Сверхмощная вагонетка загрузки (до 15Т)

Тележка загрузки конструирована для того чтобы транспортировать катушки металла безопасно и эффективно к decoiler.

Преимущества:

• Максимальная грузоподъемность до 15 тонн, подходит для рулонов тяжелых металлов

• Гидравлическая система привода мотора обеспечивает ровное движение

• Система гидравлического цилиндра поднимаясь выравнивает катушку точно с валом декоилер главным

• Снижает трудоемкость и повышает эффективность загрузки

• Повышает безопасность при работе станка для лазерной резки листового металла

2. Система Де-койлера Высоко-точности

Разматыватель является критическим блоком для любого станка для лазерной резки катушек, напрямую влияя на стабильность подачи и точность резки.

Структурные преимущества:

• Большая ЭВМ сделанная из квадратных трубок, стальных пластин К235, и стали 45 #

• Полностью снимается с напряжений путем отжига для предотвращения деформации

• Сверлить отверстия передних и задних подшипников за один процесс для обеспечения концентричности шпинделя и нулевого радиального биения

Ключевые компоненты:

• Шпиндель: изготовлен из бесшовной стальной трубы 45 #, закален и отпущен для обеспечения высокой прочности

• Гидравлическая система расширения: двухтактный расширительный барабан соединительной штанги

• Нажатие устройства: Полиуретан покрытием нажав колесо, цилиндр-контролируемый опорный рычаг

• Материальная система поддержки: Поддержите оружия и цилиндры завальцовки управляемые мотором и редуктором сервопривода

Соответствие толщины и мощности:

• Стандартная толщина катушки: 1-3 мм, подходит для станка для лазерной резки листа катушки 3000 Вт

• Для тяжелых условий эксплуатации: толщина катушки 3-6 мм, поддерживаемая усиленной конструкцией разматывателя

• Рекомендуемая мощность лазера: волоконный лазер мощностью 6000 Вт или 12000 Вт, идеально подходит для резки листового металла толщиной катушки

Это делает систему сильно приспособленной для различных применений автомата для резки лазера питаемых катушкой.

3. Блок выравнивания высокой точности (конструкция из 17 роликов).

Для обеспечения плоского и свободного от стресс листа питаясь, выравнивая блок играет жизненно важную роль в автомате для резки лазера металлического листа катушки.

Технические преимущества:

• 17 выравнивая роликов (8 верхние 9 понижают) для главного управления плоскостности

• Ролики, приводимые в действие серводвигателем и точность Коробка переменных передач

• Материал ролика: легированная сталь с закалкой, закалкой, высокочастотной закалкой и твердым хромированием.

• Точность плоской коррекции: ≤ 1,5 мм/㎡

Это обеспечивает превосходную плоскостность листа перед входом зоны вырезывания лазера волокна, значительно улучшая качество и последовательность вырезывания.

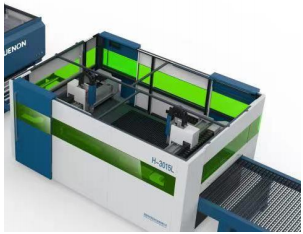

4.Станок лазерной резки волокна-Стабильный и компактный дизайн

Блок лазерной резки специально разработан для непрерывной подачи рулонов и высокоскоростной обработки.

Преимущества:

• Компактная конструкция с минимальной занимаемой площадью, идеально подходит для заводов с ограниченным пространством

• Современный и чистый внешний вид, подходит для автоматизированных производственных линий

• Конструированный специфически для применений автомата для резки лазера катушки гибких

Структура кровати машины:

• Двойная интегрированная конструкция сварочной кровати

• Вся кровать сваренная как one piece и стресс-обожженная

• Производственный процесс:
  → Отжига стресса → заварки грубый подвергая механической обработке заканчивая подвергать механической обработке

• Эффективно устраняет внутренний стресс и обеспечивает долгосрочную стабильность

Ключевые преимущества:

• Отличная устойчивость к вибрации при высокоскоростной резке

• Долгосрочное сохранение точности

• Идеально подходит для непрерывной работы катушечных станков для лазерной резки




Ключевые преимущества мягкого автомата для резки лазера Фед катушки (резюме)

1. Непрерывная подача рулонов для повышения производительности

2. Уменьшение отходов материала и снижение затрат на обработку

3. Меньше ручной обработки, повышенная безопасность

4. Высокая точность плоскостности для лучшего качества резки

5. Гибкий диапазон толщины (1-6 мм рулон листового металла)

6. Совместимость с источниками волоконного лазера 3000 Вт/6000 Вт/12000 Вт

7. Компактный размер подходит для современных заводов

8. Долгосрочная стабильность и точность станка




Заключение

АСтанок для лазерной резки листового металла в рулонахЭто уже не просто вариант-это стратегическое обновление для производителей, стремящих к автоматизации, эффективности и контролю затрат.
С крепкой вагонеткой загрузки, высокоточным decoiler, предварительной выравнивая системой, и стабилизированным блоком вырезывания лазера волокна, питаемый катушкой автомат для резки лазера обеспечивает полное и надежное решение для современной обработки катушки.

Если вы ищете станок для лазерной резки катушек или гибкий станок для лазерной резки катушек для производства листового металла большого объема, эта система является идеальным выбором для долгосрочной конкурентоспособности и стабильной производительности.
