Устройство подачи прутка для швейцарского токарного станка с ЧПУ: почему это самая важная система автоматизации в швейцарской механической обработке

В мире прецизионного производства устройство подачи прутка для швейцарского токарного станка с ЧПУ является одной из наиболее важных систем автоматизации, которая определяет эффективность обработки, стабильность и качество деталей. Токарный станок швейцарского типа с ЧПУ, также известный как швейцарский автоматический токарный станок или токарный станок скользящей передней бабки, специально разработан для обработки мелких, длинных и высокоточных компонентов. Тем не менее, производительность машины сильно зависит от того, насколько плавно и точно подается материал стержня.

Именно здесь высокоточная система подачи стержня, особенно устройство подачи масляной пленки, играет решающую роль.

Швейцарский токарный станок с ЧПУ автоматически подает заготовку стержня в шпиндель станка, что позволяет системе выполнять непрерывное, высокоскоростное и автоматизированное производство. Без надежного устройства подачи прутков даже самые передовые швейцарские станки с ЧПУ не могут полностью реализовать свой потенциал производительности.

В современной деятельности КНК швейцарской подвергая механической обработке, сочетание из швейцарский тип токарный станок и высокоточный фидер бара фильма масла создают низко-трение, высоко-точность, и полностью автоматизированное решение бара питаясь, которое особенно соответствующее для частей точности требуя главного поверхностного финиша, как:

• Оптические компоненты

• Валы высокой точности.

• Части медицинского устройства

• Аэрокосмические разъемы

• Электронные микро компоненты

В этой статье объясняется, почему питатель стержня является наиболее важным аксессуаром для швейцарских токарных станков с ЧПУ, как работают питатели стержня масляной пленки и почему производители по всей Европе и Северной Америке полагаются на них для достижения высокой эффективности швейцарского производства механической обработки.

1. Что такое швейцарский токарный станок с ЧПУ?

Устройство подачи прутка для швейцарского токарного станка с ЧПУ-это автоматическая система подачи материала, которая непрерывно вставляет заготовку в шпиндель станка во время операций обработки.

Основное назначение швейцарского устройства подачи токарного станка-обеспечить:

• Непрерывная поставка материала

• Стабильная точность подачи

• Снижение вмешательства оператора

• Повышенная эффективность обработки

Большинство швейцарских обрабатывающих центров с ЧПУ используют заготовку диаметром от 1 мм до 32 мм, в зависимости от мощности станка.

Без устройства подачи стержня операторам необходимо было бы:

• Ручная загрузка каждого бара

• Остановите машину часто

• Переместите материал

Это значительно снизит эффективность производства швейцарской механической обработки.

Высококачественная автоматическая подача прутка позволяет круглосуточно работать в автономном режиме, что очень важно для современных цехов точной обработки.

2. Почему барные питатели являются наиболее важным оборудованием для швейцарских токарных станков с ЧПУ

Среди всех аксессуаров, используемых в швейцарском токарном станке с ЧПУ, система подачи прутка считается наиболее важной, поскольку она напрямую влияет на:

• Скорость производства

• Точность обработки

• Качество поверхности

• Уровень автоматизации

• Стоимость изготовления

Швейцарский токарный станок сам выполняет резку, но устройство подачи прутка обеспечивает непрерывную и плавную работу станка.

Ключевые преимущества включают:

• Более высокая производительность

• Снижение затрат на рабочую силу

• Стабильное качество деталей

• Полностью автоматизированный процесс обработки

Для производителей, ориентированных на производство высокоточных деталей в больших объемах, устройство подачи прутка не является обязательным-оно имеет важное значение.

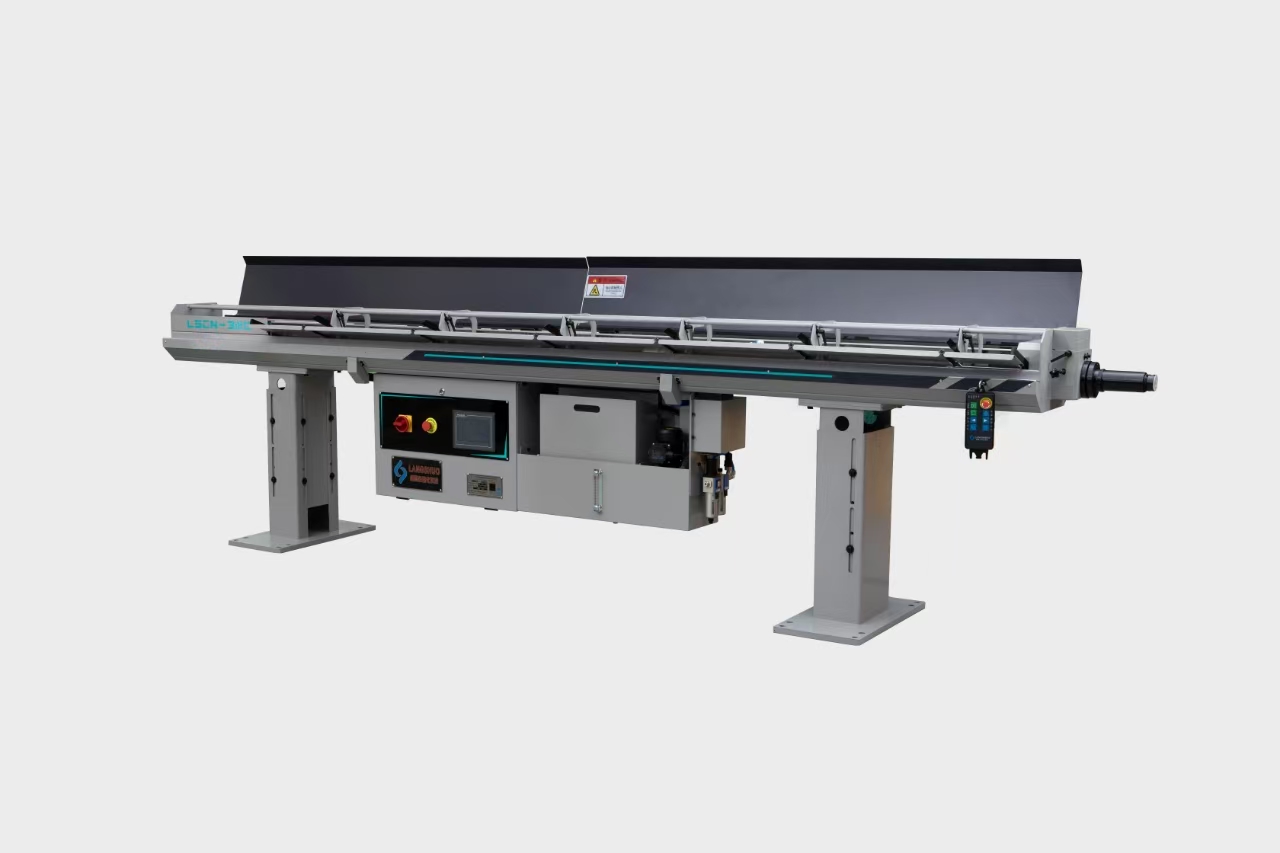

3. Масляная пленка Bar Feeder: высокоточное решение для кормления

Среди всех технологий подачи прутков питатель масляной пленки широко считается системой подачи прутков высочайшей точности для швейцарских токарных станков с ЧПУ.

Фидер фильма масла использует тонкий слой смазывая масла между штоком бара и каналом проводника, уменьшая трение и предотвращая поверхностное повреждение во время питаться.

Эта технология особенно важна при обработке высокоточных компонентов с отделкой поверхности.

Сравненный с обычными механическими фидерами бара, фидер фильма масла предлагает:

• Меньшее трение

• Более высокая точность подачи

• Лучшая защита поверхности

• Снижение вибрации

Это делает его идеальным для прецизионной швейцарской обработки.

4. Основные функции питателя масляной пленки Bar

Фидер фильма масла токарного станка КНК швейцарский выполняет несколько критических функций которые улучшают подвергая механической обработке стабильность и урожайность.

4,1 Уменьшение смазки и трения

Фидер фильма масла использует систему насоса смазки для генерации тонкого слоя масла между штоком бара и питаясь каналом.

Эта масляная пленка:

• Уменьшает трение во время подачи стержня

• Предотвращает появление царапин на поверхности планки

• Обеспечивает более плавное движение материала

Эта особенность чрезвычайно важна при обработке нержавеющей стали, титановых сплавов или полированных материалов.

Для индустрий требуя частей точности финиша поверхности зеркала, питаться фильма масла часто предпочитаемое решение.

4,2 Постоянное давление материала кормления

Устройство подачи масляной пленки обычно использует гидравлические или сервоуправляемые системы толкания для поддержания стабильного давления подачи.

Типичное давление подачи колеблется от:

От 0,1 МПа до 0,5 МПа

Стабильное давление подачи обеспечивает:

• Постоянные поставки материалов

• Без резких скачков кормления

• Более высокая стабильность обработки

Это важно для высокоточной обработки швейцарских токарных станков.

4,3 Очистка и защита чипов

Масляная пленка также действует как чистящая среда, смывая мелкие стружки и мусор с канала подачи.

Это помогает предотвратить:

• Загрязнение внутри шпинделя

• Блокировка подачи стержня

• Повреждение системы направляющих машины

Поддержание чистого канала подачи имеет решающее значение для обеспечения долгосрочной точности обработки.

5. Как работает барный питатель с ЧПУ Swiss Lathe

Синхронизация между устройством подачи прутка и швейцарским токарным станком с ЧПУ имеет важное значение для достижения высокоточной обработки.

Ниже приводится типичный рабочий процесс.

5,1 загрузка запаса Адвокатуры

Штанга сначала вставляется в направляющую втулку устройства подачи масляной пленки.

Направляющая втулка содержит отверстия для микросмазки, которые выделяют масло для создания смазочной пленки.

Это гарантирует, что барный запас полностью поддерживается и защищен во время кормления.

Типичные швейцарские диаметры обрабатывающих стержней:

• 1 мм-20 мм

• Иногда до 32 мм в зависимости от модели машины.

5,2 Синхронное кормление

После того, как швейцарский токарный шпиндель зажимает стержень, устройство подачи стержня выталкивает материал вперед в соответствии с программой обработки.

Точность подачи может достигать примерно:

± 0003 мм

Эта чрезвычайно высокая точность обеспечивает стабильные размеры деталей в высокоточных швейцарских токарных операциях.

5,3 Динамическая синхронизация с Z-Axis

Одним из наиболее важных технических моментов является синхронизация между осью Z швейцарского токарного станка и скоростью толкания устройства подачи стержня.

Система КНК непрерывно регулирует движение бара питаясь для того чтобы соответствовать движению машины.

Это предотвращает такие проблемы как:

• Изгиб стержня

• Скользящие

• Нестабильная резка

Эта синхронизация необходима для поддержания высокоточной швейцарской обработки.

5,4 Процесс обработки

Во время таких операций резки, как:

• ЧПУ поворотный

• Микро сверление

• Нарезание резьбы

• Фрезерование

• Нарезание резьбы

Устройство подачи стержня поддерживает постоянное обратное давление на стержень.

Это предотвращает движение материала назад за счет сил резания, обеспечивая стабильные условия обработки.

5,5 Циркуляция и техническое обслуживание масла

После подвергая механической обработке деятельности, масло используемое в питаясь системе автоматически:

• Получено

• Отфильтрованный

• Переработанный

Современные системы подачи масляной пленки используют замкнутые системы циркуляции масла, которые помогают снизить потребление масла и сохранить экологическую эффективность.

6. Основные преимущества питателей для масляной пленки.

Питатели бара фильма масла обеспечивают несколько главных преимуществ в высокоточной швейцарской подвергая механической обработке продукции.

6,1 Нулевое повреждение поверхности

Поскольку стержень отделен от направляющего канала масляной пленкой, нет прямого контакта металл-металл.

Это предотвращает:

• Царапины

• Поверхностные знаки

• Повреждение трением

Это особенно важно при обработке оптических деталей, медицинских компонентов и полированных валов.

6,2 Высокая стабильность для ультра-малых баров

Фидеры фильма масла выполняют весьма хорошо питаясь очень бары небольшого диаметра.

К примеру:

Диаметр стержня менее 3 мм

Традиционные механические питатели часто борются с такими мелкими материалами, что может привести к:

• Деформация

• Джемы для кормления

• Вибрация

Подача масляной пленки обеспечивает гораздо более высокую стабильность.

6,3 Длительный срок службы

Сравненный с традиционными фидерами бара ролика, системы фильма масла питаясь испытывают гораздо меньше механического износа.

Снижение износа может достигать более 80%, что значительно увеличивает срок службы оборудования.

6,4 Более высокая эффективность производства

Питатели масляной пленки обеспечивают непрерывную обработку длинных стержней, позволяя швейцарским токарным станкам работать в течение длительного времени без остановки.

Это увеличивает:

• Эффективность производства

• Коэффициент использования станка

• Производительность завода

6,5 Энергосбережение и экологические преимущества

Современные питатели масляной пленки используют системы смазки с замкнутым контуром, которые перерабатывают масло и уменьшают количество отходов.

Это делает их более энергоэффективными и экологически чистыми по сравнению со старыми технологиями кормления.

7. Масло пленка бар питатель против традиционных механических бар питатель

Высокие требования отделки поверхности

Фидер фильма масла
✔Нет царапин на поверхности планки
✔Высокая эффективность кормления

Традиционный Механический Питатель
✖Более высокое трение
✖Возможные повреждения поверхности

Ультра-Тонкий Бар Обработки

Фидер фильма масла
✔Стабилизированный питаться для баров под 3 мм

Традиционный Механический Питатель
✖Легкая деформация
✖Нестабильность кормления

Длинный бар непрерывной обработки

Фидер фильма масла
✔Непрерывная автоматическая подача

Традиционный Механический Питатель
✖Ручная загрузка требуется часто

8. Важные соображения при использовании устройства подачи стержня.

Для обеспечения оптимальной производительности необходимо учитывать несколько факторов при внедрении швейцарской системы подачи токарных станков с ЧПУ.

8,1 Правильный выбор смазочного масла

Различные материалы требуют разных смазочных масел.

Примеры:

• Медные сплавы → низкое масло серы

• Стальные материалы → масло более высокой вязкости

Правильный выбор масла обеспечивает оптимальную смазку.

8,2 Предотвращение утечек

Уплотнительное кольцо шпинделя должно быть установлено, чтобы предотвратить попадание масла в зону обработки.

Это защищает машину и обеспечивает стабильные условия резки.

8,3 Тестирование совместимости

Некоторые материалы с покрытием, такие как стержни с покрытием из ПТФЭ, могут вступать в реакцию со смазочными маслами.

Тестирование рекомендуется перед крупномасштабным производством.

9. Почему барные питатели необходимы для современной швейцарской обработки с ЧПУ

В современном прецизионном производстве автоматизация имеет важное значение для поддержания конкурентоспособности.

Высококачественная кормушка для прутков позволяет производителям добиться:

• Производство светильников-вне

• Непрерывная обработка

• Снижение затрат на рабочую силу

• Стабильное качество деталей

Для предприятий, эксплуатирующих швейцарские токарные станки с ЧПУ, устройство подачи прутка-это не просто аксессуар, это основа автоматизированной прецизионной обработки.

Заключение

Устройство подачи прутка является наиболее важной системой автоматизации для обработки швейцарских токарных станков с ЧПУ.

Обеспечивая непрерывную подачу стержня, стабильную материальную поддержку и движение с низким коэффициентом трения, это гарантирует, что швейцарские машины могут полностью реализовать свой потенциал в высокоточном производстве.

Среди всех технологий подачи стержня питатель для масляной пленки выделяется как одно из самых передовых решений, предлагая:

• Превосходная защита поверхности

• Более высокая точность подачи

• Улучшенная стабильность для микро баров

• Более длительный срок службы оборудования

• Более высокая эффективность производства

Для производителей в Европе и Северной Америке, стремящихся повысить производительность швейцарской обработки, инвестирование в высокоточную систему подачи прутков является одним из наиболее важных решений при создании высокопроизводительной швейцарской линии обработки с ЧПУ.
