Окончательное руководство по швейцарским токарным станкам с ЧПУ

Швейцарские токарные станки с ЧПУ являются одними из самых передовых станков, используемых в современном точном производстве. Предназначенные для производства чрезвычайно маленьких, сложных и высокоточных деталей, токарные станки швейцарского типа широко используются в таких отраслях, как медицинское оборудование, электроника, аэрокосмическая промышленность, автомобилестроение и точное машиностроение.

Однако истинные возможности обработки швейцарского токарного станка с ЧПУ зависят не только от самого станка, но и от системы держателей инструмента, установленной на станке.

Полная система держателя тоолинг позволяет машине выполнить множественные подвергая механической обработке процессы включая:

• Поворот

• Бурение

• Фрезерование

• Прорези

• Нарезание резьбы

• Многоугольная обработка

• Зубофрезерный станок

• Высокоскоростная микро-обработка

Благодаря правильным держателям инструментов швейцарский токарный станок может производить сложные прецизионные детали за одну установку, что значительно повышает производительность и точность обработки.

В этой статье содержится полное профессиональное руководство по держателям инструментов для токарных станков с ЧПУ, охватывающее все основные типы инструментов, функции, преимущества и области применения.

Что такое держатель для токарных станков с ЧПУ Swiss?

Держатель инструмента швейцарского токарного станка с ЧПУ-это прецизионное монтажное устройство, предназначенное для надежного удержания режущих инструментов на станке с ЧПУ швейцарского типа.

Эти держатели обеспечивают:

• Точное позиционирование режущих инструментов

• Высокая жесткость при обработке

• Эффективная подача охлаждающей жидкости

• Возможность вращения на высокой скорости

• Стабильная производительность резки

В отличие от обычных токарных станков с ЧПУ, швейцарские токарные станки обычно имеют:

• Несколько инструментальных станций

• Системы живой оснастки

• Направляющая втулка поддержка

• Под подвергать механической обработке шпинделя

• Одновременные операции

Из-за этих особенностей швейцарские токарные станки требуют специализированных держателей инструментов, разработанных специально для швейцарских сред обработки.

Высококачественные держатели для инструментов помогают производителям достичь:

• Более высокая точность обработки

• Более быстрое время цикла

• Увеличенный срок службы инструмента

• Снижение вибрации

• Более высокая эффективность производства

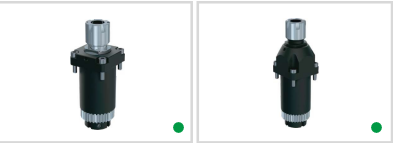

Перекрестные сверлильные и фрезерные агрегаты

Поперечно-сверлильные и фрезерные установки являются важными инструментами под напряжением, используемыми в швейцарских токарных станках для выполнения операций обработки перпендикулярно оси заготовки.

Эти устройства питаются от системы привода инструмента под напряжением станка, что позволяет таким инструментам, как сверла или концевые фрезы, вращаться на высоких скоростях.

Основные особенности

Перекрестные буровые установки обычно включают:

• Шпиндель с высокой скоростью и приводом

• Прецизионные подшипники

• Жесткая система зажима инструмента

• Компактный дизайн для герметичных инструментальных станций

Эти функции обеспечивают стабильную производительность резания даже при высоких скоростях шпинделя.

Типичные операции обработки

Перекрестные буровые установки обычно используются для:

• Радиальное сверление отверстий

• Боковое фрезерование

• Обработка пазов

• Крест отверстие производства

Эти операции широко используются в прецизионном производстве.

Типичные применения

Примеры включают:

• Перекрестные отверстия в медицинских винтах

• Отверстия соединителя в деталях электроники

• Обработка корпуса датчика

• Автомобильные прецизионные компоненты

Обеспечивая боковую обработку непосредственно на швейцарском токарном станке, поперечные сверлильные установки помогают исключить вторичные операции обработки.

Multi-шпинделя сверля и филируя держатели инструмента

Держатели для инструментов с несколькими шпинделями предназначены для значительного повышения эффективности обработки, позволяя нескольким режущим инструментам работать одновременно.

Эти устройства особенно ценны в условиях производства больших объемов.

2-Шпиндельные сверлильные/фрезерные агрегаты

2-Шпиндель бурения/фрезерный блок 2-Шпиндель двойной бурения/фрезерный блок 2-Шпиндель двойной бурения/фрезерный блок

Двухшпиндельный блок позволяет двум инструментам работать одновременно.

Преимущества включают:

• Повышение производительности

• Сокращение времени цикла обработки

• Сбалансированные силы резания

Эти устройства широко используются для обработки симметричных отверстий или многократных операций сверления.

3-Шпиндельные сверлильные/фрезерные агрегаты

3-Шпиндель бурения/фрезерный блок 3-Шпиндель бурения/фрезерный блок 3-Шпиндель двойной бурения/фрезерный блок

Трехшпиндельный блок позволяет трем инструментам выполнять обработку одновременно.

Такая конфигурация значительно повышает производительность при производстве большого количества прецизионных деталей.

Типичные применения включают:

• Многократное сверление отверстий

• Производство прецизионных разъемов

• Производство медицинских компонентов

• Малые прецизионные валы

Инструмент с несколькими шпинделями особенно популярен в отраслях, где высокая эффективность производства имеет решающее значение.

Регулируемый угол сверления и фрезерования

2-Шпиндель сверлильный/фрезерный блок (регулировка угла)

3-Шпиндель двойной сверлильный/фрезерный блок (регулировка угла)

3-Шпиндель двойной сверлильный/фрезерный блок (регулировка угла)

Регулируемые по углу держатели инструмента обеспечивают гибкость при обработке деталей, требующих отверстий или пазов под определенными углами.

Эти устройства позволяют регулировать угол обработки относительно осевой линии заготовки.

Ключевые преимущества

Регулируемые по углу инструменты обеспечивают:

• Гибкие углы обработки

• Повышенные возможности обработки

• Уменьшение перемещения станка

• Повышение эффективности производства

Эти устройства часто используются в производстве компонентов со сложной геометрией.

Типичные применения

Общие приложения включают:

• Сверление угловых отверстий

• Индивидуальные медицинские имплантаты

• Прецизионные механические детали

• Специализированные разъемы

Функция регулируемого угла делает эти инструменты чрезвычайно универсальными в швейцарских операциях обработки.

Держатели осевого сверлильного и фрезерного инструмента

Аксиально-сверлильные установки предназначены для операций механической обработки, выполняемых по оси заготовки.

Эти устройства используются для таких операций, как:

• Центр бурения

• Бурение глубоких скважин

• Осевое фрезерование

• Подготовка резьбы

Держатели для осевого сверления обычно используются при обработке цилиндрических компонентов, требующих высокоточных осевых характеристик.

Преимущества

Ключевые преимущества включают:

• Высокая жесткость

• Точное осевое позиционирование

• Эффективное удаление стружки

• Высокая точность обработки

Эти особенности делают осевые сверля держатели необходимые инструменты в швейцарских подвергая механической обработке операциях.

Держатели инструмента прорези

Держатели для долбежных инструментов позволяют швейцарским токарным станками фрезеровать точные пазы или шпоносопазы на цилиндрических деталях.

В отличие от традиционных долбежных станков, швейцарские долбежные станки позволяют выполнять эти операции в течение одного и того же цикла обработки.

Операции прорезания

Типичные прорезая применения включают:

• Механическая обработка шпонок

• Микро слот резки

• Прецизионные канавки

• Механические особенности соединения

Преимущества

Прорезать блоки обеспечивают:

• Высокая точность геометрии паза

• Сокращение времени обработки

• Ликвидация вторичных операций

Эти устройства особенно полезны при обработке прецизионных механических компонентов.

Полигон Токарные Системы

Полигональная токарная обработка-это передовая техника обработки, используемая для изготовления некруглых форм на цилиндрических заготовках.

Типичные формы многоугольника включают:

• Шестигранные профили

• Квадратные формы

• Пользовательские многоугольник геометрии

Вместо использования фрезерных операций, многоугольная токарная обработка позволяет производить эти формы непосредственно во время токарной обработки.

Преимущества поворачивать полигона

Обточение полигонов дает ряд преимуществ:

• Чрезвычайно быстрая обработка

• Генерация профилей высокой точности

• Превосходный поверхностный финиш

• Сокращение времени обработки

Полигональная токарная обработка широко используется в производстве:

• Крепеж

• Прецизионные фитинги

• Механические соединители

• Автомобильные компоненты

Нить кружится держатель оснастки

Блок завихрения резьбы

Вихревая резьба-одна из самых передовых технологий нарезания резьбы, используемых на швейцарских токарных станках с ЧПУ.

Этот метод особенно эффективен для получения длинной, точной резьбы на деталях малого диаметра.

Как нить кружится работает

В процессе завихрения резьбы кольцо режущих вставок вращается вокруг заготовки, в то время как заготовка вращается медленно.

Несколько вставок нарезают профиль резьбы одновременно, создавая чрезвычайно точную резьбу.

Преимущества завихрения нитей

Вихревая нить предлагает несколько преимуществ по сравнению с традиционными методами нарезания резьбы.

К ним относятся:

• Чрезвычайно высокая точность резьбы

• Превосходный поверхностный финиш

• Уменьшенные силы резания

• Увеличенный срок службы инструмента

• Высокая эффективность производства

Отрасли Использование Поток Вихря

Вихревая нить широко используется в отраслях, требующих высокоточных резьбовых компонентов.

Примеры включают:

Медицинская промышленность

Изготовление:

• Костные винты

• Спинальные имплантаты

• Ортопедические винты

• Зубные имплантаты

Аэрокосмическая промышленность

Производство:

• Прецизионные резьбовые валы

• Высокопрочные резьбовые компоненты

• Миниатюрные аэрокосмические крепежи

Вихревая резьба стала предпочтительным методом для получения высокоточной длинной резьбы в швейцарской механической обработке.

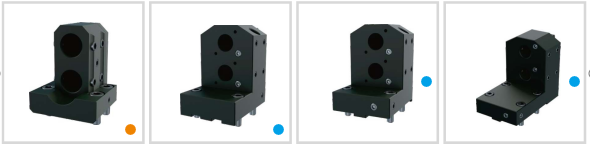

Держатели сверл для Sub шпинделя

Современные швейцарские токарные станки с ЧПУ часто включают вспомогательный шпиндель, позволяющий обрабатывать заготовку с обоих концов.

Держатели сверл, предназначенные для вспомогательных шпинделей, позволяют эффективно выполнять операции вторичной обработки.

Типичные операции

Подшпиндельные держатели сверл используются для:

• Обратное сверление

• Обработка вторичных отверстий

• Точность отделочных операций

Внутренняя система охлаждающей жидкости

Многие держатели сверл включают внутренние системы подачи охлаждающей жидкости, которые помогают:

• Улучшение эвакуации чипа

• Уменьшить износ инструмента

• Поддержание стабильной производительности резки

Sub оснастка шпинделя значительно расширяет возможности обработки швейцарских токарных станков.

Поворачивая держатели инструмента

Токарные держатели являются одними из наиболее часто используемых инструментов в швейцарской механической обработке.

Эти держатели поддерживают режущие пластины, используемые для внешних токарных операций.

Типичные операции поворота

Поворотные держатели используются для:

• Грубый поворот

• Финиш поворачивая

• Канавка

• Операции по отсечке

Регулируемая центральная функция

Многие высокоточные поворотные держатели включают в себя механизмы регулировки центра.

Это позволяет точно регулировать высоту инструмента относительно осевой линии заготовки.

Преимущества включают:

• Улучшенная отделка поверхности

• Снижение износа инструментов

• Более высокая точность обработки

Расточные Бар Держатели

Держатели расточных стержней используются для операций внутренней обработки.

Они поддерживают расточные стержни, используемые для увеличения или отделки внутренних диаметров.

Применения

Типичные применения включают:

• Внутренняя обработка отверстий

• Прецизионная обработка отверстий

• Внутренняя резьба

Высококачественные держатели расточных стержней предназначены для минимизации вибрации и обеспечения стабильной резки.

Держатели инструмента воздуха

Держатели инструментов с пневматической приводом предназначены для чрезвычайно высокоскоростной обработки.

Эти инструменты обычно используются в средах микрообработки.

Преимущества держателей инструмента воздуха

Держатели пневматического инструмента обеспечивают:

• Очень высокие скорости шпинделя

• Легкая конструкция

• Минимальная вибрация

Эти особенности делают их идеальными для подвергать механической обработке весьма небольшие компоненты точности.

Типичные применения

Держатели пневматического инструмента обычно используются в:

• Производство электроники

• Микро буровые работы

• Прецизионная гравировка

• Производство медицинских компонентов

Зубофрезерные узлы

Зубчатая зубофрезерная установка

Зубофрезерные станки позволяют швейцарским токарным станками производить небольшие шестерни непосредственно в процессе обработки.

Это устраняет необходимость в отдельных зубчатых режущих машинах.

Преимущества зубчатых зубофрезерных агрегатов

Зубофрезерные агрегаты предлагают несколько преимуществ:

• Сокращение этапов производства

• Повышенная точность передачи

• Снижение производственных затрат

Эти устройства обычно используются в отраслях, производящих миниатюрные шестерни.

Примеры включают:

• Часовое производство

• Робототехника

• Прецизионные механические системы

Совместимость с основными швейцарскими токарными станками

Профессиональные швейцарские держатели оснастки предназначены для совместимости с ведущими швейцарскими производителями токарных станков, включая:

• Цугами

• Гражданин машины

• Прецизионное оборудование Hanwha

• Звезда

• Номура

• Накамура

• Цзинь ФА


Совместимость гарантирует, что держатели инструментов могут быть легко установлены и интегрированы в существующие швейцарские системы обработки.

Ключевые особенности современных держателей tooling CNC швейцарских

Современные швейцарские держатели инструментов включают в себя несколько расширенных функций, которые улучшают производительность обработки.

Охлаждение центра

Внутренняя подача охлаждающей жидкости улучшает:

• Эвакуация чипа

• Срок службы инструмента

• Производительность резки

Регулируемое выравнивание центра

Разбивочные регулируемые держатели тоолинг позволяют точному выравниванию с осевой линией воркпьесе.

Возможность высокоскоростной обработки

Швейцарские держатели инструмента конструированы для того чтобы работать на весьма высоких скоростях шпинделя.

Эта возможность имеет важное значение для микро-обработки приложений.

Применения систем тоолинг токарного станка КНК швейцарских

Швейцарские системы инструментов используются во многих отраслях с высокой точностью.

Медицинская промышленность

Швейцарские токарные станки широко используются для производства медицинских компонентов, включая:

• Хирургические винты

• Зубные имплантаты

• Ортопедические компоненты

Автомобильная промышленность

Типичные автомобильные компоненты включают:

• Детали для впрыска топлива

• Корпуса датчиков

• Прецизионные валы

Электронная промышленность

Швейцарская обработка обычно используется для:

• Контакты разъема

• Микро контакты

• Миниатюрные валы

Аэрокосмическая промышленность

Швейцарские токарные станки используются для изготовления:

• Миниатюрные крепежи

• Прецизионные аэрокосмические компоненты

• Специализированные механические детали

Заключение

Полная система держателя инструмента швейцарского токарного станка с ЧПУ необходима для достижения высокой точности и высокой производительности в современном производстве.

Благодаря интеграции передовых инструментов, таких как сверление, фрезерование, токарная обработка, долбление, вихревая резьба, многоугольная токарная обработка и зубофрезерные инструменты, швейцарские токарные станки могут выполнять несколько сложных операций обработки в одной установке.

Эта возможность значительно повышает эффективность производства при сохранении высочайшего уровня точности обработки.

Для компаний, занимающихся прецизионным производством, инвестирование в полную швейцарскую систему оснастки является важным шагом на пути к достижению более высокой производительности и лучшего качества продукции.
