Одиночный шпиндель против двойного шпинделя CNC Swiss Lathe: основные различия и как выбрать

Введение

При выборе швейцарского токарного станка с ЧПУ одним из наиболее важных решений, которые должны принять производители, является ли выбор одношпиндельного швейцарского токарного станка с ЧПУ или двухшпиндельного швейцарского токарного станка с ЧПУ. Обе конфигурации машин широко используются в прецизионных отраслях обрабатывающей промышленности, таких как производство медицинских устройств, аэрокосмические компоненты, автомобильные детали и электронные разъемы.

Разница между одиночным шпинделем и двойным шпинделем швейцарских токарных станков значительно влияет на возможности обработки, эффективность производства, сложность деталей, которые могут быть изготовлены, и общий уровень автоматизации процесса обработки.

В общем, одношпиндельный швейцарский токарный станок с ЧПУ обычно работает с 3-осевой обработкой, что делает его пригодным для относительно простых токарных операций. Напротив, двухшпиндельный швейцарский токарный станок с ЧПУ часто включает в себя 5-осевую или многоосевую обработку, что позволяет ему выполнять более сложные операции, такие как обратная обработка, фрезерование, сверление и нарезание резьбы в одной установке.

Понимание различий между этими двумя типами машин имеет важное значение для выбора наиболее подходящего решения для ваших производственных требований.

Что такоеОдин шпиндель CNC швейцарский токарный станок?

Одношпиндельный швейцарский токарный станок с ЧПУ-это автоматический токарный станок швейцарского типа, оснащенный одним главным шпинделем, отвечающим за удержание и вращение заготовки во время операций обработки.

Эта конфигурация станка фокусируется в основном на операциях обработки на лицевой стороне, таких как:

• Поворот

• Бурение

• Нажать

• Канавка

• Резьба резьбы

• Простые фрезерные операции

Одношпиндельные станки обычно используются для производства простых цилиндрических деталей и компонентов с умеренной сложностью.

Типичная конфигурация оси одиночного шпинделя швейцарские токарные станки

Большинство одношпиндельных швейцарских токарных станков с ЧПУ работают с 3-осевой обработкой, в том числе:

• Ось X-перемещение инструмента в радиальном направлении

• Ось Z-перемещение инструмента вдоль оси шпинделя

• Ось C-индексация шпинделя для фрезерования или сверления

Некоторые усовершенствованные модели с одним шпинделем могут включать дополнительные инструментальные станции, но они обычно остаются проще, чем многошпиндельные конфигурации.

Преимущества одного шпинделя CNC швейцарские токарные станки

Более низкая стоимость машины

Одношпиндельные станки обычно требуют меньших первоначальных инвестиций, что делает их идеальными для небольших и средних мастерских.

Упрощение эксплуатации

Из-за более простой структуры и меньшего количества осей программирование и работа проще для операторов и программистов ЧПУ.

Подходит для стандартных деталей

Одношпиндельные станки широко используются для производства:

• Валы

• Булавки

• Втулки

• Коннекторы

• Небольшие механические компоненты

Низкая сложность обслуживания

Благодаря меньшему количеству движущихся частей и более простой конструкции техническое обслуживание и устранение неполадок проще по сравнению с системами с несколькими шпинделями.

Что такоеДвойной шпиндель CNC швейцарский токарный станок?

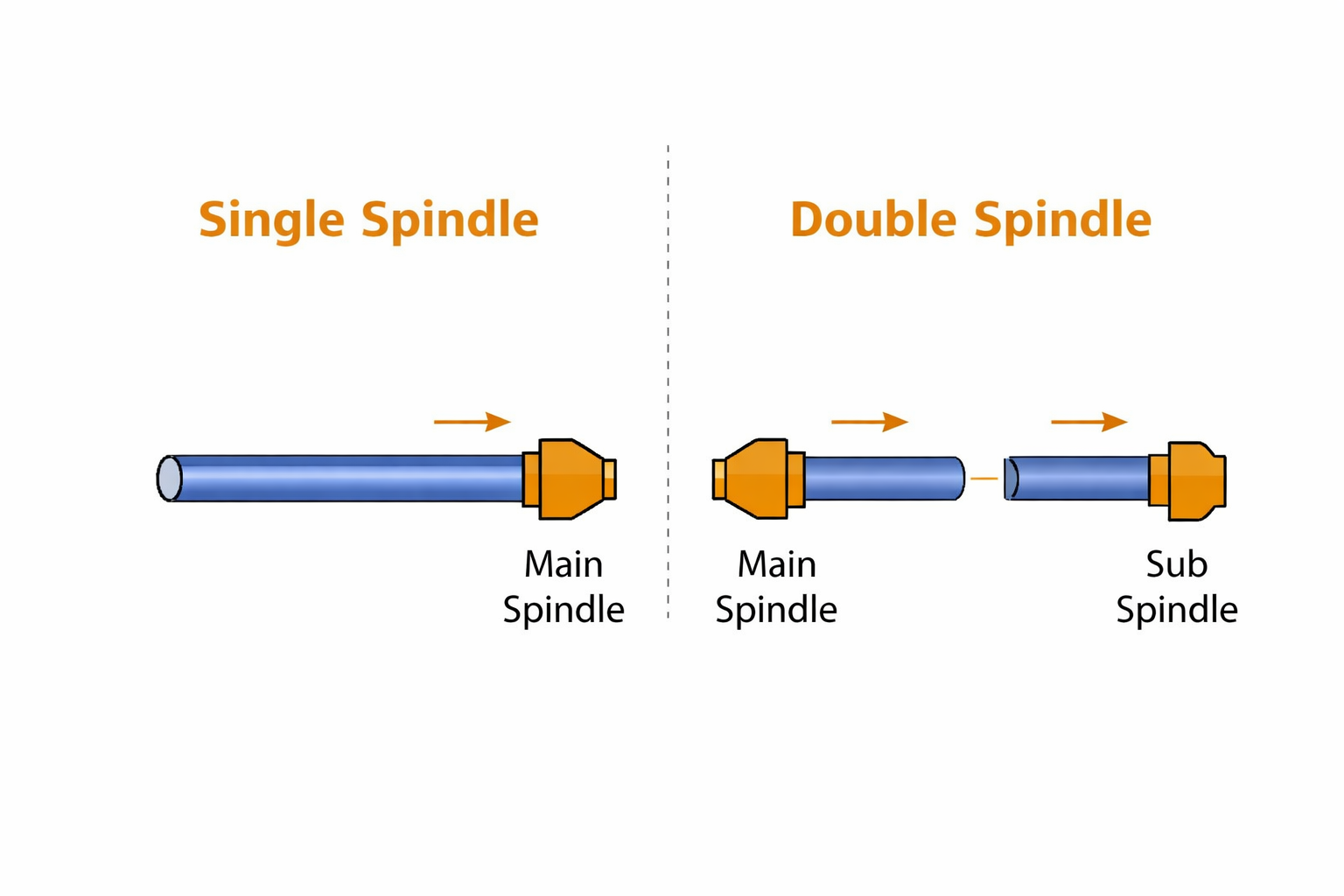

Двухшпиндельный токарный станок с ЧПУ в Швейцарии оснащен двумя шпинделями:

1. Главный шпиндель

2. Суб шпиндель

Подшпиндель позволяет станку выполнять операции обработки на задней стороне после завершения операций на передней стороне.

Это позволяет станку производить полностью готовые детали за один цикл, устраняя необходимость в дополнительных операциях на другом станке.

Типичная конфигурация оси двойных швейцарских токарных станков шпинделя

Большинство швейцарских токарных станков с двойным шпинделем работают с 5-осевой обработкой или более, в том числе:

• Ось X1

• Ось Z1

• Ось Y

• Ось C1 (главный шпиндель)

• Ось C2 (дополнительный шпиндель)

Некоторые усовершенствованные модели могут включать инструмент под напряжением по оси B, что позволяет выполнять еще более сложную многоосевую обработку.

Преимущества двойных токарных станков CNC шпинделя швейцарских

Полная обработка в одной установке

Подшпиндель позволяет автоматически передавать детали для операций обратной обработки, таких как:

• Обратное сверление

• Обратная резьба

• Заднее фрезерование

• Обработка торца-лица

Это исключает вторичные операции и сокращает время производства.

Более высокая эффективность производства

Двухшпиндельные станки могут выполнять одновременные операции между главным шпинделем и вспомогательной шпинделем, улучшая время цикла и эффективность производства.

Возможность более сложной детали

Поскольку они поддерживают многоосевую обработку, швейцарские токарные станки с двойным шпинделем идеально подходят для производства сложных прецизионных компонентов.

Типичные части включают:

• Медицинские имплантаты

• Аэрокосмические разъемы

• Корпуса автомобильных датчиков

• Прецизионные крепежи

• Микро механические компоненты

Уменьшенная обработка и повышенная точность

Поскольку детали заканчиваются за один машинный цикл, нет необходимости в дополнительном перемещении, что повышает точность размеров.

Одиночный шпиндель против двойного шпинделя CNC Швейцарский токарный станок: основные различия

Как выбрать между одинарным шпинделем и двойным шпинделем CNC Swiss Lathe

Выбор правильной машины зависит от нескольких важных факторов.

1. Сложность детали

Если ваше производство в основном включает в себя простые цилиндрические детали, обычно достаточно одного шпиндельного токарного станка с ЧПУ.

Однако, если ваши детали требуют нескольких операций на обоих концах, двухшпиндельный швейцарский токарный станок значительно сократит время обработки.

2. Объем производства

Для мелкосерийного производства одношпиндельные станки могут быть более экономичными.

Для крупносерийного производства двухшпиндельные станки обеспечивают лучшую производительность благодаря своей способности завершать детали за один цикл.

3. Эффективность обработки

Если время цикла и эффективность производства имеют решающее значение, двухшпиндельные станки обеспечивают основные преимущества благодаря:

• Одновременная обработка

• Операции на обратной стороне

• Уменьшенная обработка деталей

4. Бюджетные соображения

Одношпиндельные швейцарские токарные станки обычно требуют меньших инвестиций, что делает их подходящими для компаний, входящих в прецизионную обработку.

Двухшпиндельные станки требуют больших инвестиций, но обеспечивают большую производительность и автоматизацию.

5. Будущие производственные потребности

Многие производители выбирают двухшпиндельные многоосевые швейцарские токарные станки, потому что они предлагают большую гибкость для будущей разработки продукта.

Если ваша компания планирует производить более сложные компоненты, инвестирование в 5-осевой швейцарский токарный станок с ЧПУ с суб-шпинделем может обеспечить долгосрочные преимущества.

Почему двойной шпинделя Multi-Axis швейцарские токарные станки становится все более популярным

С увеличением спроса на высокоточные и сложные детали, многие производители переходят на многоосные двухшпиндельные швейцарские токарные станки.

Эти машины предлагают:

• Полная обработка за один цикл

• Снижение затрат труда

• Более высокая производительность

• Повышенная точность обработки

• Большие возможности автоматизации

Такие отрасли, как производство медицинских устройств, аэрокосмическая техника и прецизионная электроника, особенно выигрывают от этих передовых систем обработки.

Заключение

Понимание различий между одношпиндельными швейцарскими токарными станками с ЧПУ и двухшпиндельными швейцарскими токарными станками с ЧПУ имеет важное значение при выборе правильного станка для ваших производственных нужд.

Одношпиндельный швейцарский токарный станок идеально подходит для обработки простых деталей с более низкими инвестиционными затратами и более простой в эксплуатации. Напротив, двухшпиндельный многоосевой швейцарский токарный станок обеспечивает более высокую эффективность, более сложные возможности обработки и полную автоматизацию для современного точного производства.

Для производителей, ориентированных на высокую производительность, сложные детали и передовую многоосевую обработку, двухшпиндельный швейцарский токарный станок с ЧПУ с 5-осевой возможностью становится предпочтительным решением.

Однако для компаний, производящих стандартные компоненты, трехосный швейцарский токарный станок с одним шпинделем остается надежным и экономически эффективным вариантом.

Выбор правильной конфигурации в конечном итоге зависит от сложности детали, объема производства и долгосрочных производственных целей.
